結構：
① 電動機部份
采用當前統一設計的新系列Y系列 三相異步電動機。
② 傳動部分
聯軸器采用雙排鏈條聯軸器， 適用于高溫、潮濕的條件下，允許兩軸線有較大的安裝偏差，具有安裝維護方便的特點。

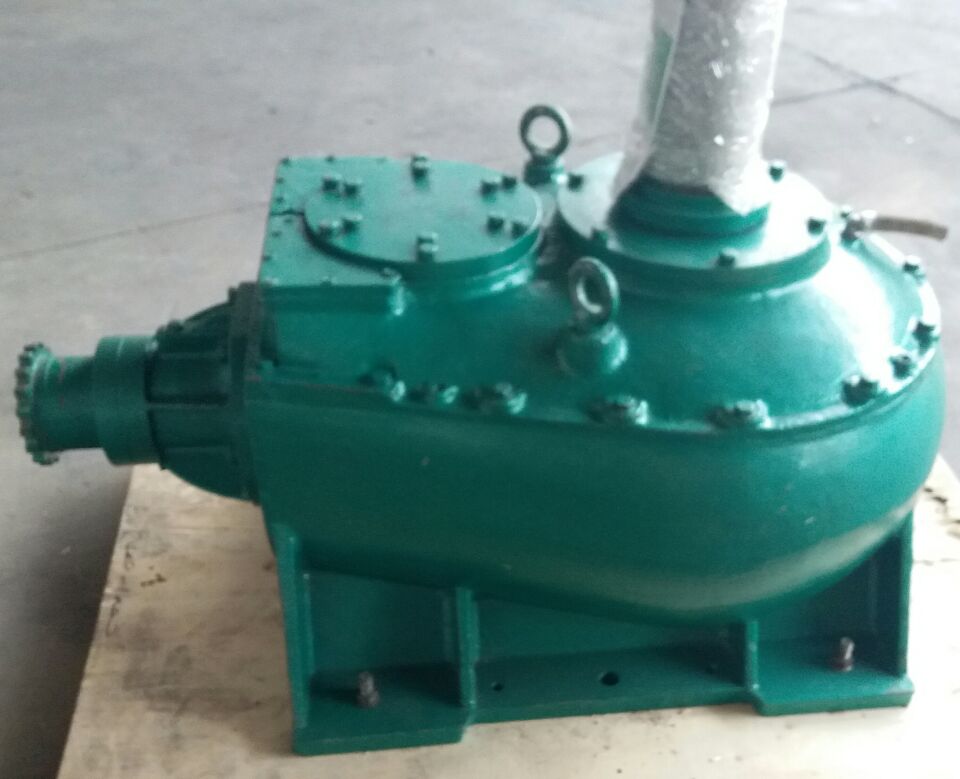

③ 齒輪箱部分
齒輪箱為二級齒輪減速傳動方式，采用一對弧齒螺旋錐齒輪副和一對斜齒圓柱齒輪副組成。齒輪材料選用強度高、韌性好的優質合金結構鋼，并經過正火、調質、滲碳淬火等熱處理工藝。具有能承受高速、重載、抗沖擊以及耐磨等特點。齒輪箱內潤滑系統采用油池浸浴和甩油流動潤滑相結合的方式。在運行過程中甩油盤將潤滑油送至箱體閃各儲油槽內 ，通過各流道送到各個軸承來保證各軸承得到充分潤滑 。
④ 油標油管部分
油標由鋼管引到風筒外面，便于經常觀察油位，方便放油和加油工作。
